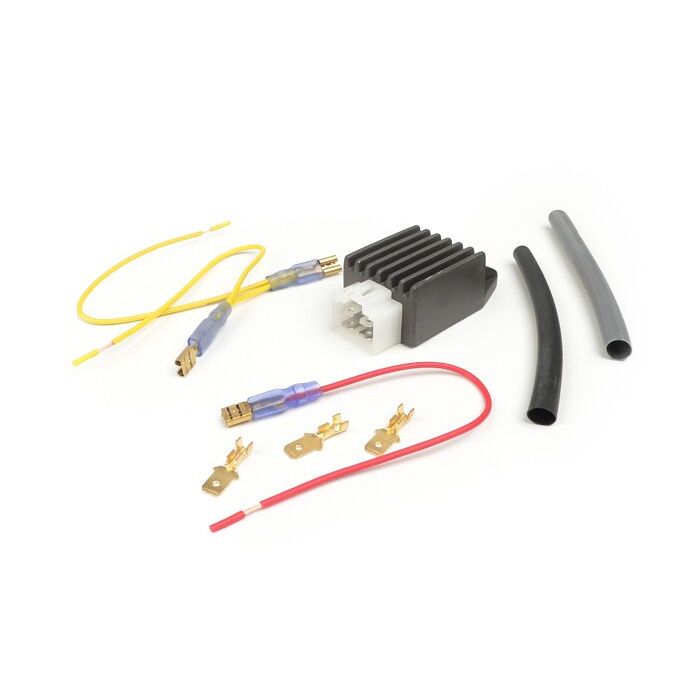

Spanningsregelaar 4-polig BGM PRO 6V AC/DC universeel

De stroomvoorziening van oudere voertuigen met 6 volt spanning is vaak uitgevoerd als een zogenaamd zelfregulerend systeem. Alleen de weerstand van de lampen voorkomt een overspanning en daardoor het doorbranden van de lampen. Helaas brengen zulke eenvoudige elektrische systemen altijd het risico met zich mee dat als één lamp defect is, alle andere ook uitvallen. Daarnaast is de lichtopbrengst alles behalve optimaal en bij lage snelheden meestal zelfs als zeer zwak te omschrijven. De BGM Pro 6Volt-controller biedt hier de perfecte oplossing!

Met zijn hulp kan het originele boordnetwerk op prachtige wijze worden bijgewerkt en sterk verbeterd. De enige tip die ik hier wil noemen is het gebruik van LED-technologie in het achterlicht- en richtingaanwijzergebied om waardevolle elektriciteit voor de rijverlichting te verkrijgen! Bovendien kunnen alle beschikbare lichtspoelen van de originele dynamo met behulp van de controller in serie worden geschakeld om de lichtopbrengst te maximaliseren. De controller levert wisselstroom en optioneel gelijkstroom. Dit betekent dat het niet alleen de perfecte en betrouwbare vervanging is voor alle conventionele spanningsregelaars, maar ook een moderne uitbreiding van het bestaande boordnet mogelijk maakt.

AC - AC wisselstroom: in- en uitgang voor de ongeregelde wisselstroom van de ontstekingsbasisplaat en de geregelde stroom voor de kabelboom.

• SENSE : De AC-ingang en -uitgang moeten overbrugd zijn. De uitgangsspanning wordt via de detectielijn (brug) vergeleken met een referentie. Dit betekent dat de spanning constant blijft, zelfs als de belasting fluctueert.
• DC gelijkstroom: Uitgang met gelijkstroom om de batterij op te laden. Als het ontstekingssysteem voldoende krachtig is, kunnen verbruikers ook rechtstreeks worden aangesloten. Bijvoorbeeld: navigatiesystemen, waterpompen, toerentellers, snelheidsmeters en al het andere denkbare speelgoed.
• Aarde - Aarde: Massaverbinding met het frame, kan eenvoudig worden overgenomen van de oude controller. Sluit anders de uitgangsaarde aan op het frame en, idealiter, op de behuizing van de controller.

Aansluiten op de bestaande kabelboom is heel eenvoudig. Bij complete AC-systemen hoeft de geregelde AC-stroom eenvoudigweg op de leidingen voor de elektrische verbruikers te worden aangesloten. Bij installaties die met AC en DC werken, hoeft u alleen maar onderscheid te maken tussen AC en DC en deze dienovereenkomstig te bedraden.
Onder de documenten aan de rechterkant vindt u enkele aansluitvoorbeelden.
